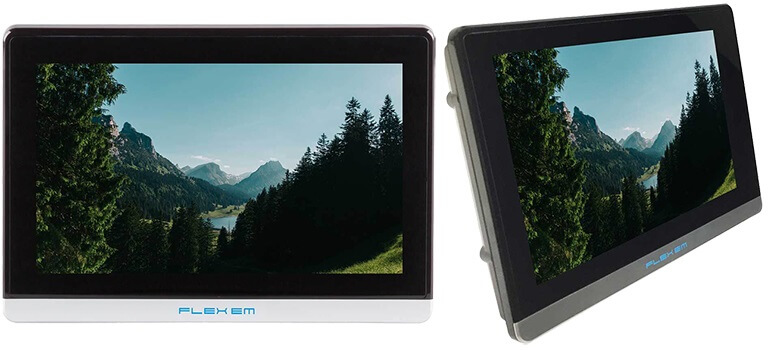

繁易触摸屏电阻式人机界面flexem HMI

繁易触摸屏电阻式人机界面flexem HMI ARM Cortex-A8 处理器 支持多种图片格式,支持动画格式 塑胶外壳,低成本,高可靠 高分辨率,高亮度,LED背光 LCD寿命长达50,000小时 隔离电源,主板三防漆处理

繁易FBOX
flexem HMI, 机器人示教器, 机器人示教器繁易FR7, 繁易, 繁易FE1043显示屏, 繁易PLC, 繁易PLC FL3, 繁易文本显示器, 繁易电阻式人机界面, 繁易示教盒FR7, 繁易触摸屏

繁易触摸屏电阻式人机界面flexem HMI

FLEXEM繁易电阻式触摸屏人机界面HMI

ARM Cortex-A8 处理器
支持多种图片格式,支持动画格式
塑胶外壳,低成本,高可靠
高分辨率,高亮度,LED背光
LCD寿命长达50,000小时
隔离电源,主板三防漆处理


繁易电阻式人机界面F007R

产品型号: F007R
产品分类: 电阻HMI
尺      寸: 185.1mm x 131.1mm x 30mm
重      量: 约650g
* 塑胶外壳低成本，高可靠
* 全贴合屏幕，高清高亮
* 主机板三防漆处理，适应各种恶劣环境
* 告别扣件，便捷安装
* 全新组态软件，丰富图库，强大功能

硬件参数
显示屏尺寸7” 16:9 TFT LCD屏
显示屏分辨率1024×600
显示器色彩24位色
显示器亮度450cd/m2
液晶可视角度（T/B/L/R)70’/75’/75’/75′
显示器背光LED
LCD寿命50000小时
触摸屏4线工业电阻触摸屏
CPU600MHz ARM Cortex-A8
存储器128MB Flash+128MB DDR3
RTC实时时钟内置
USB端口1个USB Device2.0接口,1个USB Host2.0接口
串行通讯端口COM1：RS232/RS485/RS422； COM2/COM4：RS485； COM3：RS232
程序下载方式USB从口/U盘/以太网
SD卡支持
以太网10M/100M自适应
电气规格
额定电压DC 24V,可工作范围DC 9V～28V
额定功率< 6W
电源保护具备雷击浪涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度-10～60°C
存储温度-20～70°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
抗震性10～25Hz(X、Y、Z方向 2G/30分钟)
冷却方式自然风冷
其他
防护等级前面板符合IP65(配合平整盘柜安装)，机身后壳符合IP20
机械结构铝合金+工程塑料
开孔尺寸178mmx125mm
整机尺寸185.1mm x 131.1mm x 30mm
整机重量约650g

繁易电阻式人机界面F010R

产品型号: F010R
产品分类: 电阻HMI
尺      寸: 247mm x 197mm x 31.5mm
重      量: 约1150g
* 塑胶外壳低成本，高可靠
* 全贴合屏幕，高清高亮
* 主机板三防漆处理，适应各种恶劣环境
* 告别扣件，便捷安装
* 全新组态软件，丰富图库，强大功能

硬件参数
显示屏尺寸9.7” 4:3 TFT LCD屏
显示屏分辨率1024×768
显示器色彩24位色
显示器亮度350cd/m2
液晶可视角度（T/B/L/R)85’/85’/85’/85′
显示器背光LED
LCD寿命50000小时
触摸屏4线工业电阻触摸屏
CPU600MHz ARM Cortex-A8
存储器128MB Flash+128MB DDR3
RTC实时时钟内置
USB端口1个USB Device2.0接口,1个USB Host2.0接口
串行通讯端口COM1：RS232/RS485/RS422； COM2/COM4：RS485； COM3：RS232
程序下载方式USB从口/U盘/以太网
SD卡支持
以太网10M/100M自适应
电气规格
额定电压DC 24V,可工作范围DC 9V～28V
额定功率< 8W
电源保护具备雷击浪涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度-10～60°C
存储温度-20～70°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
抗震性10～25Hz(X、Y、Z方向 2G/30分钟)
冷却方式自然风冷
其他
防护等级前面板符合IP65(配合平整盘柜安装)，机身后壳符合IP20
机械结构铝合金+工程塑料
开孔尺寸230mmx180mm
整机尺寸247mm x 197mm x 31.5mm
整机重量约1150g

繁易物联人机界面FE3043H

产品型号: FE3043H
产品分类: 电阻HMI
尺      寸: 138mm x 86mm x 32mm
重      量: 约300g
* 4.3寸800×480 TFT液晶
* 全新组态软件
* ARM9 CPU
* 免电源下载
* 高性价比

硬件参数
显示屏尺寸4.3” 16:9 TFT LCD屏
显示屏分辨率800×480
显示器色彩16位色
显示器亮度250cd/m2
液晶可视角度（T/B/L/R)80’/80’/80’/80′
显示器背光LED
LCD寿命50000小时
触摸屏4线工业电阻触摸屏
CPU600MHz ARM9
存储器64MB RAM+128MB Flash
RTC实时时钟内置
USB端口1个Type-C OTG接口
串行通讯端口COM1：RS232/RS485/RS422； COM3：RS232
程序下载方式USB从口/U盘
SD卡无
以太网无
电气规格
额定电压DC 24V,可工作范围DC 9V～28V
额定功率< 2.5W
电源保护具备雷击浪涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度0～50°C
存储温度-20～60°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
抗震性10～25Hz(X、Y、Z方向 2G/30分钟)
冷却方式自然风冷
其他
防护等级前面板符合IP65(配合平整盘柜安装)，机身后壳符合IP20
机械结构工程塑料
开孔尺寸132mmx80mm
整机尺寸138mm x 86mm x 32mm
整机重量约300g

繁易电阻式人机界面FE4043C

产品型号: FE4043C
产品分类: 电阻HMI
尺      寸: 128mm x 102mm x 32mm
重      量: 约300g
* 4.3英寸480×272 TFT液晶
* 全新组态软件
* USB Device 2.0端口, 高速程序下载
* USB 主口，支持U盘/USB键盘鼠标等扩展设备
* 主板三防喷涂处理，适应恶劣工业环境

硬件参数
显示屏尺寸4.3” 16:9 TFT LCD屏
显示屏分辨率480×272
显示器色彩24位色
显示器亮度360cd/m2
液晶可视角度（T/B/L/R)50’/70’/70’/70′
显示器背光LED
LCD寿命50000小时
触摸屏4线工业电阻触摸屏
CPU600MHz ARM Cortex-A8
存储器128MB Flash+128MB DDR3
RTC实时时钟内置
USB端口1个USB Device2.0接口,1个USB Host2.0接口
串行通讯端口COM1：RS232/RS485/RS422； COM3：RS232
程序下载方式USB从口/U盘
SD卡无
以太网无
电气规格
额定电压DC 24V,可工作范围DC 9V～28V
额定功率< 5W
电源保护具备雷击浪涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度0～50°C
存储温度-20～60°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
抗震性10～25Hz(X、Y、Z方向 2G/30分钟)
冷却方式自然风冷
其他
防护等级前面板符合IP65(配合平整盘柜安装)，机身后壳符合IP20
机械结构工程塑料
开孔尺寸120mmx93mm
整机尺寸128mm x 102mm x 32mm
整机重量约300g

繁易电阻式人机界面FE4070C

产品型号: FE4070C
产品分类: 电阻HMI
尺      寸: 204mm x 145mm x 44.5mm
重      量: 约575g
* 7.0英寸800×480 TFT液晶
* 全新组态软件，丰富图库
* 塑胶外壳，厚度仅38mm
* 工业电源模块，双串口
* USB Device 2.0端口, 高速程序下载

硬件参数
显示屏尺寸7” 16:9 TFT LCD屏
显示屏分辨率800×480
显示器色彩24位色
显示器亮度360cd/m2
液晶可视角度（T/B/L/R)50’/70’/70’/70′
显示器背光LED
LCD寿命50000小时
触摸屏4线工业电阻触摸屏
CPU600MHz ARM Cortex-A8
存储器128MB Flash+128MB DDR3
RTC实时时钟内置
USB端口1个USB Device2.0接口,1个USB Host2.0接口
串行通讯端口COM1：RS232/RS485/RS422； COM3：RS232
程序下载方式USB从口/U盘
SD卡无
以太网无
电气规格
额定电压DC 24V,可工作范围DC 9V～28V
额定功率< 10W
电源保护具备雷击浪涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度0～50°C
存储温度-20～60°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
抗震性10～25Hz(X、Y、Z方向 2G/30分钟)
冷却方式自然风冷
其他
防护等级前面板符合IP65(配合平整盘柜安装)，机身后壳符合IP20
机械结构工程塑料
开孔尺寸192mmx138mm
整机尺寸204mm x 145mm x 44.5mm
整机重量约575g

繁易电阻式人机界面FE4070CE

产品型号: FE4070CE
产品分类: 电阻HMI
尺      寸: 204mm x 145mm x 44.5mm
重      量: 约600g
* 7.0英寸800×480 TFT液晶
* 全新组态软件，丰富图库
* 塑胶外壳
* 1路10M/100M以太网口
* USB Device 2.0端口, 高速程序下载

硬件参数
显示屏尺寸7” 16:9 TFT LCD屏
显示屏分辨率800×480
显示器色彩24位色
显示器亮度360cd/m2
液晶可视角度（T/B/L/R)50’/70’/70’/70′
显示器背光LED
LCD寿命50000小时
触摸屏4线工业电阻触摸屏
CPU600MHz ARM Cortex-A8
存储器128MB Flash+128MB DDR3
RTC实时时钟内置
USB端口1个USB Device2.0接口,1个USB Host2.0接口
串行通讯端口COM1/COM2：RS232/RS485/RS422； COM3/COM4：RS232
程序下载方式USB从口/U盘/SD卡/以太网
SD卡支持
以太网10M/100M自适应
电气规格
额定电压DC 24V,可工作范围DC 9V～28V
额定功率< 10W
电源保护具备雷击浪涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度0～50°C
存储温度-20～60°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
抗震性10～25Hz(X、Y、Z方向 2G/30分钟)
冷却方式自然风冷
其他
防护等级前面板符合IP65(配合平整盘柜安装)，机身后壳符合IP20
机械结构工程塑料
开孔尺寸192mmx138mm
整机尺寸204mm x 145mm x 44.5mm
整机重量约600g

繁易电阻式人机界面FE4070iE

产品型号: FE4070iE
产品分类: 电阻HMI
尺      寸: 204mm x 145mm x 44.5mm
重      量: 约600g
* 7.0英寸800×480 TFT液晶
* 全新组态软件，丰富图库
* 塑胶外壳
* USB Device 2.0端口, 高速程序下载
* 支持SD卡

硬件参数
显示屏尺寸7” 16:9 TFT LCD屏
显示屏分辨率800×480
显示器色彩24位色
显示器亮度360cd/m2
液晶可视角度（T/B/L/R)50’/70’/70’/70′
显示器背光LED
LCD寿命50000小时
触摸屏4线工业电阻触摸屏
CPU600MHz ARM Cortex-A8
存储器128MB Flash+128MB DDR3
RTC实时时钟内置
USB端口1个USB Device2.0接口,1个USB Host2.0接口
串行通讯端口COM1/COM2：RS232/RS485/RS422； COM3/COM4：RS232
程序下载方式USB从口/U盘/SD卡/以太网
SD卡支持
以太网10M/100M自适应
电气规格
额定电压DC 24V,可工作范围DC 18V～28V
额定功率< 10W
电源保护采用隔离电源模块，具备雷击电涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度0～50°C
存储温度-20～60°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
抗震性10～25Hz(X、Y、Z方向 2G/30分钟)
冷却方式自然风冷
其他
防护等级前面板符合IP65(配合平整盘柜安装)，机身后壳符合IP20
机械结构工程塑料
开孔尺寸192mmx138mm
整机尺寸204mm x 145mm x 44.5mm
整机重量约600g

繁易电阻式人机界面FE4097C

产品型号: FE4097C
产品分类: 电阻HMI
尺      寸: 276mm x 213mm x 39mm
重      量: 约1100g
* 9.7英寸1024×768 TFT液晶
* 塑胶外壳
* 全新组态软件
* USB Device 2.0端口, 高速程序下载
* USB 主口，支持U盘/USB键盘鼠标等扩展设备

硬件参数
显示屏尺寸9.7” 4:3 TFT LCD屏
显示屏分辨率1024×768
显示器色彩16位色
显示器亮度350cd/m2
液晶可视角度（T/B/L/R)85’/85’/85’/85′
显示器背光LED
LCD寿命50000小时
触摸屏4线工业电阻触摸屏
CPU600MHz ARM Cortex-A8
存储器128MB Flash+128MB DDR3
RTC实时时钟内置
USB端口1个USB Device2.0接口,1个USB Host2.0接口
串行通讯端口COM1：RS232/RS485/RS422； COM3：RS232
程序下载方式USB从口/U盘
SD卡无
以太网无
电气规格
额定电压DC 24V,可工作范围DC 9V～28V
额定功率< 10W
电源保护具备雷击浪涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度0～50°C
存储温度-20～60°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
抗震性10～25Hz(X、Y、Z方向 2G/30分钟)
冷却方式自然风冷
其他
防护等级前面板符合IP65(配合平整盘柜安装)，机身后壳符合IP20
机械结构工程塑料
开孔尺寸259mmx201mm
整机尺寸276mm x 213mm x 39mm
整机重量约1100g

繁易电阻式人机界面FE4097CE

产品型号: FE4097CE
产品分类: 电阻HMI
尺      寸: 276mm x 213mm x 39mm
重      量: 约1200g
* 9.7英寸1024×768 TFT液晶
* 塑胶外壳，厚度仅38mm
* USB Device 2.0端口, 高速程序下载
* USB 主口，支持U盘/USB键盘鼠标等扩展设备
* 带以太网口，支持SD卡

硬件参数
显示屏尺寸9.7” 4:3 TFT LCD屏
显示屏分辨率1024×768
显示器色彩16位色
显示器亮度350cd/m²
液晶可视角度（T/B/L/R)85’/85’/85’/85′
显示器背光LED
LCD寿命50000小时
触摸屏4线工业电阻触摸屏
CPU600MHz ARM Cortex-A8
存储器128MB Flash+128MB DDR3
RTC实时时钟内置
USB端口1个USB Device2.0接口,1个USB Host2.0接口
串行通讯端口COM1/COM2：RS232/RS485/RS422； COM3/COM4：RS232
程序下载方式USB从口/U盘/SD卡/以太网
SD卡支持
以太网10M/100M自适应
电气规格
额定电压DC 24V,可工作范围DC 18V～28V
额定功率< 10W
电源保护具备雷击浪涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度0～50°C
存储温度-20～60°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
抗震性10～25Hz(X、Y、Z方向 2G/30分钟)
冷却方式自然风冷
其他
防护等级前面板符合IP65(配合平整盘柜安装)，机身后壳符合IP20
机械结构工程塑料
开孔尺寸259mmx201mm
整机尺寸276mm x 213mm x 39mm
整机重量约1200g

繁易电阻式人机界面FE4097C-HDMI

产品型号: FE4097C-HDMI
产品分类: 电阻HMI
尺      寸: 276mm x 213mm x 39mm
重      量: 约1500g
* 1024*768高分辨率
* 420 cd/m2高亮度、LED背光，更加节能环保
* 支持VGA/HDMI多信号输入
* 支持RS232/USB触控信号输出
* 塑胶外壳，低成本，高可靠

硬件参数
显示屏尺寸9.7” 4:3 TFT LCD屏
显示屏分辨率1024×768
显示器色彩16位色
显示器亮度420cd/m2
液晶可视角度（T/B/L/R)85’/85’/85’/85′
显示器背光LED
LCD寿命50000小时
触摸屏4线工业电阻触摸屏
串行通讯端口RS232
信号输入VGA/HDMI
触控通讯RS232/USB
触控软件Comtouch
电气规格
额定电压DC 24V,可工作范围DC 9V～28V
额定功率< 10W
电源保护具备雷击浪涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度0～50°C
存储温度-20～60°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
抗震性10～25Hz(X、Y、Z方向 2G/30分钟)
冷却方式自然风冷
其他
防护等级前面板符合IP65(配合平整盘柜安装)，机身后壳符合IP20
机械结构工程塑料
开孔尺寸259mmx201mm
整机尺寸276mm x 213mm x 39mm
整机重量约1500g

繁易电阻式人机界面FE4097iE

产品型号: FE4097iE
产品分类: 电阻HMI
尺      寸: 276mm x 213mm x 39mm
重      量: 约1200g
* 9.7英寸1024×768 TFT液晶
* 全新组态软件，丰富图库
* 塑胶外壳
* USB Device 2.0端口, 高速程序下载
* 支持SD卡

硬件参数
显示屏尺寸9.7” 4:3 TFT LCD屏
显示屏分辨率1024×768
显示器色彩16位色
显示器亮度350cd/m2
液晶可视角度（T/B/L/R)85’/85’/85’/85′
显示器背光LED
LCD寿命50000小时
触摸屏4线工业电阻触摸屏
CPU600MHz ARM Cortex-A8
存储器128MB Flash+128MB DDR3
RTC实时时钟内置
USB端口1个USB Device2.0接口,1个USB Host2.0接口
串行通讯端口COM1/COM2：RS232/RS485/RS422； COM3/COM4：RS232
程序下载方式USB从口/U盘/SD卡/以

上一个：Flexem繁易PLC之FL3物联系列 下一个：flexem繁易触摸屏增强型电阻式人机界面

栏目导航

新闻中心
