繁易PLC FL3物联系列
繁易PLC FL3物联系列 通过物联网模块，支持PLC程序的远程更新和在线调试，免除现场服务的烦恼，操作简单方便。繁易PLC 在本机无外接电源的情况下，通过USB线为机体CPU上电，完成程序下载工作。繁易PLC专用物联模块可通过以太网、2G、4G、WiFi等方式上网。模块通过扣件 安装至PLC本体，提供更加经济的PLC联网方案。
繁易FBOX
机器人示教器, 机器人示教器繁易FR7, 繁易, 繁易FE1043显示屏, 繁易PLC, 繁易PLC FL3, 繁易文本显示器, 繁易示教盒FR7

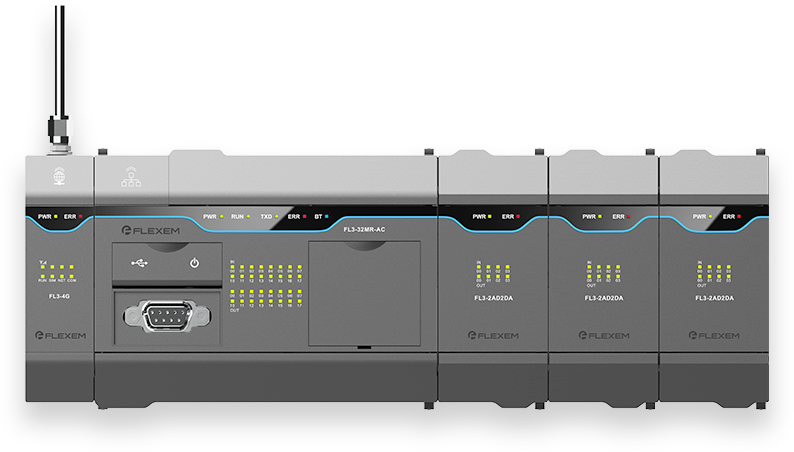

繁易PLC FL3物联系列
FLEXEM繁易PLC PLC主机FL系列
通过物联网模块，支持PLC程序的远程更新和在线调试，免除现场服务的烦恼，操作简单方便。繁易PLC 在本机无外接电源的情况下，通过USB线为机体CPU上电，完成程序下载工作。
繁易PLC专用物联模块可通过以太网、2G、4G、WiFi等方式上网。模块通过扣件 安装至PLC本体，提供更加经济的PLC联网方案。
繁易PLC FL3-20MT-AC
产品型号: FL3-20MT-AC
产品分类: 物联PLC
尺 寸: 125mm x 90mm x 83mm
重 量: 约450g
* 20点物联PLC
* 支持物联网模块
* 免电源下载
* 远程下载与配置
* 支持繁易FlexCloud平台
* 隐藏式BD模块接口
硬件参数
主体输入12点
主体输出8点
高速计数输入点2点20KHz
高速脉冲输出点2点20KHz
IO扩展模块Max 8台
BD扩展版1块
物联通讯1台（选配FL3-2G/4G任一型号）
串行通讯端口2个串口：RS232/RS485
编程口USB口
以太网支持
万年历选配
接线机构可拆卸端子台
电气规格
电源保护隔离输入，具备雷击电涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度-20～70°C
存储温度-30～80°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
冷却方式自然风冷
其他
机械结构工程塑料
整机尺寸125mm x 90mm x 83mm
整机重量约450g
繁易PLC FL3-20MR-AC
产品型号: FL3-20MR-AC
产品分类: 物联PLC
尺 寸: 125mm x 90mm x 83mm
重 量: 约450g
* 20点物联PLC
* 支持物联网模块
* 免电源下载
* 远程下载与配置
* 支持繁易FlexCloud平台
* 隐藏式BD模块接口
硬件参数
主体输入12点
主体输出8点
高速计数输入点2点20KHz
高速脉冲输出点无
IO扩展模块Max 8台
BD扩展版1块
物联通讯1台（选配FL3-2G/4G任一型号）
串行通讯端口2个串口：RS232/RS485
编程口USB口
以太网支持
万年历选配
接线机构可拆卸端子台
电气规格
电源保护隔离输入，具备雷击电涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度-20～70°C
存储温度-30～80°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
冷却方式自然风冷
其他
机械结构工程塑料
整机尺寸125mm x 90mm x 83mm
整机重量约450g
繁易PLC FL3-24MT-AC
产品型号: FL3-24MT-AC
产品分类: 物联PLC
尺 寸: 125mm x 90mm x 83mm
重 量: 约450g
* 24点物联PLC
* 支持物联网模块
* 免电源下载
* 远程下载与配置
* 支持繁易FlexCloud平台
* 隐藏式BD模块接口
硬件参数
主体输入12点
主体输出12点
高速计数输入点2点20KHz
高速脉冲输出点2点20KHz
IO扩展模块Max 8台
BD扩展版1块
物联通讯1台（选配FL3-2G/4G任一型号）
串行通讯端口2个串口：RS232/RS485
编程口USB口
以太网支持
万年历选配
接线机构可拆卸端子台
电气规格
电源保护隔离输入，具备雷击电涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度-20～70°C
存储温度-30～80°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
冷却方式自然风冷
其他
机械结构工程塑料
整机尺寸125mm x 90mm x 83mm
整机重量约450g
繁易PLC FL3-24MR-AC
产品型号: FL3-24MR-AC
产品分类: 物联PLC
尺 寸: 125mm x 90mm x 83mm
重 量: 约450g
* 24点物联PLC
* 支持物联网模块
* 免电源下载
* 远程下载与配置
* 支持繁易FlexCloud平台
* 隐藏式BD模块接口
硬件参数
主体输入12点
主体输出12点
高速计数输入点2点20KHz
高速脉冲输出点无
IO扩展模块Max 8台
BD扩展版1块
物联通讯1台（选配FL3-2G/4G任一型号）
串行通讯端口2个串口：RS232/RS485
编程口USB口
以太网支持
万年历选配
接线机构可拆卸端子台
电气规格
电源保护隔离输入，具备雷击电涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度-20～70°C
存储温度-30～80°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
冷却方式自然风冷
其他
机械结构工程塑料
整机尺寸125mm x 90mm x 83mm
整机重量约450g
繁易PLC FL3-32MT-AC
产品型号: FL3-32MT-AC
产品分类: 物联PLC
尺 寸: 125mm x 90mm x 83mm
重 量: 约450g
* 32点物联PLC
* 支持物联网模块
* 免电源下载
* 远程下载与配置
* 支持繁易FlexCloud平台
* 隐藏式BD模块接口
硬件参数
主体输入16点
主体输出16点
高速计数输入点2点20KHz
高速脉冲输出点2点20KHz
IO扩展模块Max 8台
BD扩展版1块
物联通讯1台（选配FL3-2G/4G任一型号）
串行通讯端口2个串口：RS232/RS485
编程口USB口
以太网支持
万年历选配
接线机构可拆卸端子台
电气规格
电源保护隔离输入，具备雷击电涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度-20～70°C
存储温度-30～80°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
冷却方式自然风冷
其他
机械结构工程塑料
整机尺寸125mm x 90mm x 83mm
整机重量约450g
繁易PLC FL3-32MR-AC
产品型号: FL3-32MR-AC
产品分类: 物联PLC
服 务: 由繁易提供技术支持
尺 寸: 125mm x 90mm x 83mm
重 量: 约450g
* 32点物联PLC
* 支持物联网模块
* 免电源下载
* 远程下载与配置
* 支持繁易FlexCloud平台
* 隐藏式BD模块接口
硬件参数
主体输入16点
主体输出16点
高速计数输入点2点20KHz
高速脉冲输出点无
IO扩展模块Max 8台
BD扩展版1块
物联通讯1台（选配FL3-2G/4G任一型号）
串行通讯端口2个串口：RS232/RS485
编程口USB口
以太网支持
万年历选配
接线机构可拆卸端子台
电气规格
电源保护隔离输入，具备雷击电涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度-20～70°C
存储温度-30～80°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
冷却方式自然风冷
其他
机械结构工程塑料
整机尺寸125mm x 90mm x 83mm
整机重量约450g
繁易PLC FL3-40MT-AC
产品型号: FL3-40MT-AC
产品分类: 物联PLC
尺 寸: 172mm x 90mm x 83mm
重 量: 约500g
* 40点物联PLC
* 支持物联网模块
* 免电源下载
* 远程下载与配置
* 支持繁易FlexCloud平台
* 隐藏式BD模块接口
硬件参数
主体输入24点
主体输出16点
高速计数输入点2点20KHz
高速脉冲输出点2点20KHz
IO扩展模块Max 8台
BD扩展版2块
物联通讯1台（选配FL3-2G/4G任一型号）
串行通讯端口2个串口：RS232/RS485
编程口USB口
以太网支持
万年历内置
接线机构可拆卸端子台
电气规格
电源保护隔离输入，具备雷击电涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度-20～70°C
存储温度-30～80°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
冷却方式自然风冷
其他
机械结构工程塑料
整机尺寸172mm x 90mm x 83mm
整机重量约500g
繁易PLC FL3-40MR-AC
产品型号: FL3-40MR-AC
产品分类: 物联PLC
尺 寸: 172mm x 90mm x 83mm
重 量: 约500g
* 40点物联PLC
* 支持物联网模块
* 免电源下载
* 远程下载与配置
* 支持繁易FlexCloud平台
* 隐藏式BD模块接口
硬件参数
主体输入24点
主体输出16点
高速计数输入点2点20KHz
高速脉冲输出点无
IO扩展模块Max 8台
BD扩展版2块
物联通讯1台（选配FL3-2G/4G任一型号）
串行通讯端口2个串口：RS232/RS485
编程口USB口
以太网支持
万年历内置
接线机构可拆卸端子台
电气规格
电源保护隔离输入，具备雷击电涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度-20～70°C
存储温度-30～80°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
冷却方式自然风冷
其他
机械结构工程塑料
整机尺寸172mm x 90mm x 83mm
整机重量约500g
繁易PLC FL3-48MT-AC
产品型号: FL3-48MT-AC
产品分类: 物联PLC
尺 寸: 172mm x 90mm x 83mm
重 量: 约500g
* 48点物联PLC
* 支持物联网模块
* 免电源下载
* 远程下载与配置
* 支持繁易FlexCloud平台
* 隐藏式BD模块接口
硬件参数
主体输入24点
主体输出24点
高速计数输入点2点20KHz
高速脉冲输出点2点20KHz
IO扩展模块Max 8台
BD扩展版2块
物联通讯1台（选配FL3-2G/4G任一型号）
串行通讯端口2个串口：RS232/RS485
编程口USB口
以太网支持
万年历内置
接线机构可拆卸端子台
电气规格
电源保护隔离输入，具备雷击电涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度-20～70°C
存储温度-30～80°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
冷却方式自然风冷
其他
机械结构工程塑料
整机尺寸172mm x 90mm x 83mm
整机重量约500g
繁易PLC FL3-48MR-AC
产品型号: FL3-48MR-AC
产品分类: 物联PLC
尺 寸: 172mm x 90mm x 83mm
重 量: 约500g
* 48点物联PLC
* 支持物联网模块
* 免电源下载
* 远程下载与配置
* 支持繁易FlexCloud平台
* 隐藏式BD模块接口
硬件参数
主体输入24点
主体输出24点
高速计数输入点2点20KHz
高速脉冲输出点无
IO扩展模块Max 8台
BD扩展版2块
物联通讯1台（选配FL3-2G/4G任一型号）
串行通讯端口2个串口：RS232/RS485
编程口USB口
以太网支持
万年历内置
接线机构可拆卸端子台
电气规格
电源保护隔离输入，具备雷击电涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度-20～70°C
存储温度-30～80°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
冷却方式自然风冷
其他
机械结构工程塑料
整机尺寸172mm x 90mm x 83mm
整机重量约500g
