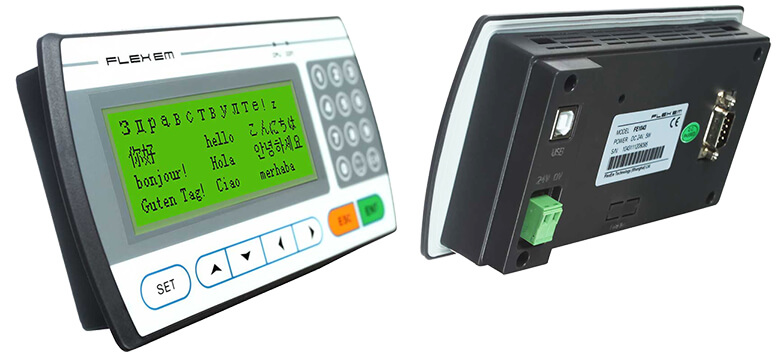

繁易文本显示器FE1043显示屏
繁易文本显示器FE1043显示屏 MPI 直连西门子 S7-200，不需要经过适配器 采用 ARM CORTEX-M3 内核的 32 位 RISC 处理器，高速流畅 标配双路串口通讯，支持同时连接不同的 PLC 或控制器，通讯速度快 金属弹片薄膜按钮，百万次寿命 支持 Windows 能输入和显示的的任意语种 工厂批量下载工具，不必打开组态文件，防止误改动
繁易FBOX
机器人示教器, 机器人示教器繁易FR7, 繁易, 繁易FE1043显示屏, 繁易文本显示器, 繁易示教盒FR7
繁易文本显示器FE1043显示屏
繁易文本显示器FE1043显示屏
采用 ARM CORTEX-M3 内核的 32 位 RISC 处理器，高速流畅
标配双路串口通讯，支持同时连接不同的 PLC 或控制器，通讯速度快
金属弹片薄膜按钮，百万次寿命
支持 Windows 能输入和显示的的任意语种
工厂批量下载工具，不必打开组态文件，防止误改动
MPI 直连西门子 S7-200，不需要经过适配器
产品型号: FE1043
产品分类: 其他
尺 寸: 185.8mm x 96.2mm x 35.6mm
重 量: 约300g
* 采用ARM CORTEX-M3内核的32位RISC处理器，高速流畅
* 标配双路串口通讯，支持同时连接不同的PLC或控制器，通讯速度快
* 提供工厂批量下载工具，防止误改动
* 支持MPI直连西门子S7-300，不需要经过适配器
硬件参数
显示屏尺寸4.3” STN
显示屏分辨率192×64
显示器色彩单色(黄绿背光,黑色字体)
显示器亮度60cd/m²
液晶可视角度（T/B/L/R)35’/40’/40’/40′
显示器背光LED
LCD寿命50000小时
触摸屏4线工业电阻触摸屏
CPU32 Bit 72MHz ARMRISC
存储器256K FLASH
RTC实时时钟内置
USB端口1个USB Device2.0端口
串行通讯端口COM0：RS232/RS485/RS422；COM1：RS232
程序下载方式USB从口/U盘
SD卡无
以太网无
电气规格
额定电压DC 12/24V,可工作范围DC 9V～36V
额定功率< 4W
电源保护采用隔离电源模块，具备雷击电涌保护
允许失电< 5mS
CE&RoHS符合EN61000-6-2:2005，EN61000-6-4:2007标准，符合RoHS要求；雷击浪涌±1KV；群脉冲±2KV；静电接触4KV，空气放电8KV
环境要求
工作温度0～45°C
存储温度-20～70°C
防紫外线禁止在强紫外线环境下工作（比如阳光直射）
环境湿度10～90%RH(无冷凝)
抗震性10～25Hz(X、Y、Z方向 2G/30分钟)
冷却方式自然风冷
其他
防护等级前面板符合IP65(配合平整盘柜安装)，机身后壳符合IP20
机械结构工程塑料
开孔尺寸165mmx86mm
整机尺寸185.8mm x 96.2mm x 35.6mm
整机重量约300g
